دوربین‌های مداربسته برای تصویر برداری دقیق و با کیفیت از یکی سری حسگرها بهره می‌برند. پیشرفت تکنولوژی باعث شده انواع مختلفی از آنها در بازار وجود داشته باشد که هر کدام ویژگی‌ها و قابلیت‌های خاص خود را دارند. در این مطلب راجع به انواع سنسور دوربین مداربسته صحبت خواهیم کرد.
سنسور چیست؟
حسگر وسیله‌ای است که یک محرک فیزیکی یا تغییر محیطی را تشخیص داده و به آن پاسخ می‌دهد. می‌تواند پارامترهای مختلفی مانند دما، فشار، نور، صدا، حرکت و مجاورت را اندازه‌گیری کند. سنسورها در طیف گسترده‌ای از کاربردها از جمله خانه‌های هوشمند، خودروها، دستگاه‌های پزشکی، دوربین مداربسته، اتوماسیون صنعتی و نظارت بر محیط‌زیست استفاده می‌شوند.
حسگرها با تبدیل محرک فیزیکی به سیگنال الکتریکی کار می‌کنند که می‌تواند توسط یک کامپیوتر یا دستگاه الکترونیکی دیگر پردازش و تجزیه و تحلیل شود. نوع سنسور مورد استفاده به کاربرد خاص و پارامتر مورد اندازه‌گیری بستگی دارد. به عنوان مثال، یک حسگر دما ممکن است از یک ترمیستور یا یک ترموکوپل استفاده کند، در حالی که یک حسگر حرکت احتمال دارد از شتاب‌سنج یا ژیروسکوپ استفاده کند.
پیشرفت در فناوری حسگر منجر به توسعه حسگرهای هوشمند شده است که قادر به پردازش و تجزیه و تحلیل داده‌ها در زمان واقعی (real-time) هستند. این حسگرها می‌توانند با دستگاه‌ها و سیستم‌های دیگر ارتباط برقرار کنند و آنها را قادر می‌سازد تا بر اساس داده‌هایی که جمع آوری می‌کنند تصمیمات هوشمندانه بگیرند. انواع سنسور دوربین مداربسته را در ادامه با هم بررسی می‌کنیم.
انواع سنسور دوربین مداربسته

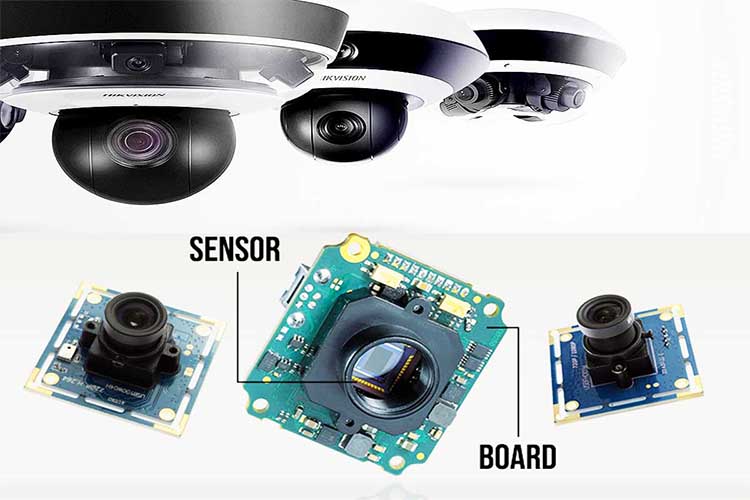

انواع سنسور دوربین مداربسته را می‌توان به عنوان وسایل الکترونیکی معرفی کرد که در سیستم‌های نظارتی تصاویر یا فیلم‌ها را ضبط می‌کنند. دو نوع سنسور دوربین مداربسته CCD و CMOS وجود دارد. هر دو حسگر در دوربین‌های امنیتی استفاده می‌شوند و مزایا و معایب خاص خود را دارند.
در بین انواع سنسور دوربین مداربسته، حسگرهای CCD فناوری قدیمی‌تری از این دو هستند و سال‌هاست که در دوربین‌های مداربسته استفاده می‌شوند. آنها با گرفتن نور و تبدیل آن به سیگنال الکتریکی کار می‌کنند که می‌تواند توسط رایانه یا سایر دستگاه‌های الکترونیکی پردازش شود.
سنسورهای CCD برای تولید تصاویر با کیفیت بالا با نویز کم و دقت رنگ خوب شناخته شده‌اند، که آنها را برای برنامه‌های نظارتی که در آن کیفیت تصویر بسیار مهم است، ایده‌آل می‌کند. آنها همچنین حساسیت بالایی به نور دارند، به این معنی که می‌توانند تصاویر واضحی را حتی در شرایط کم نور ثبت کنند.
یکی دیگر از انواع سنسور دوربین مداربسته، سنسورهای CMOS هستند که فناوری جدیدتری دارند که در سال‌های اخیر محبوبیت فزاینده‌ای پیدا کرده‌اند. آنها با گرفتن نور و تبدیل آن به یک بار الکتریکی کار می‌کنند که سپس توسط یک کامپیوتر یا دستگاه الکترونیکی دیگر خوانده و پردازش می‌شود. سنسورهای CMOS به دلیل مصرف کم انرژی خود شناخته می‌شوند که می‌تواند منجر به کاهش هزینه‌های عملیاتی شود. همچنین هزینه ساخت آنها نسبت به سنسورهای CCD کمتر است، که آنها را برای برنامه‌های نظارتی مبتنی بر بودجه جذاب‌تر می‌کند.
CMOS در دوربین چیست؟

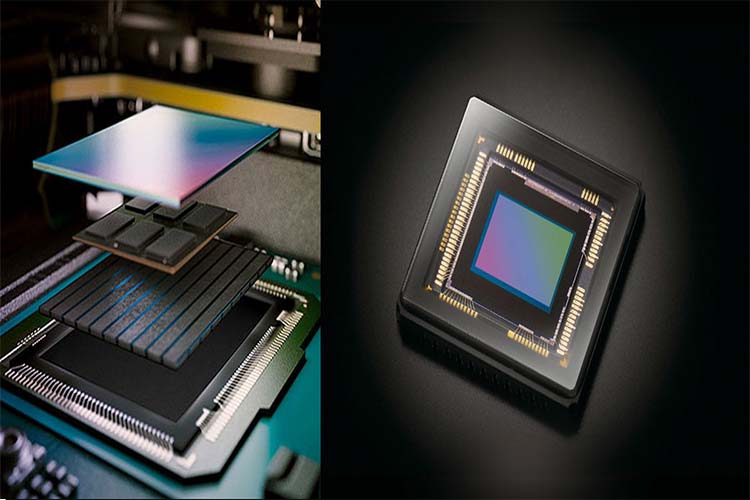

سنسور CMOS (مکمل فلز-اکسید-نیمه هادی) نوعی حسگر تصویر است که در دوربین‌های مدار بسته برای ضبط و پردازش تصاویر استفاده می‌شود. از مجموعه‌ای از پیکسل‌ها تشکیل شده است که هر کدام نور را به سیگنال الکتریکی تبدیل می‌کند. سپس این سیگنال‌ها برای ایجاد یک تصویر دیجیتال پردازش می‌شوند.
نقش سنسور CMOS در دوربین مداربسته گرفتن تصاویر و فیلم‌های با کیفیت بالا برای اهداف نظارتی است. این کار را با تبدیل نور به سیگنال‌های الکترونیکی انجام می‌دهد که سپس توسط پردازشگر تصویر دوربین پردازش می‌شود تا یک تصویر یا فیلم دیجیتال تولید کند. کیفیت سنسور CMOS مستقیماً بر کیفیت کلی تصویر از جمله وضوح، دقت رنگ و عملکرد در نور کم تأثیر می‌گذارد.
یکی از مزیت‌های کلیدی استفاده از سنسور CMOS در دستگاه‌های نظارتی مصرف کم انرژی آن است که باعث می‌شود عمر باتری طولانی‌تر یا عملکرد مداوم بدون گرم شدن بیش از حد وجود داشته باشد. علاوه بر این، ساخت سنسورهای CMOS عموماً نسبت به انواع دیگر سنسورهای تصویر ارزان‌تر است، و آنها را به گزینه‌ای مقرون‌به‌صرفه برای تولیدکنندگان دوربین‌های مدار بسته تبدیل می‌کند. در دوربین مداربسته بیسیم نیز از این سنسور بهره می‌گیرند که باعث ثبت تصاویر با کیفیت می‌شود.
علاوه بر این، سنسورهای CMOS همچنین سرعت بازخوانی سریع‌تر و عملکرد نویز بهتری را در مقایسه با انواع دیگر حسگرها ارائه می‌کنند که امکان ضبط ویدئویی روان‌تر و عملکرد بهتر در نور کم را فراهم می‌کند. این آنها را برای استفاده در برنامه‌های نظارتی که در آن تصویربرداری با کیفیت بالا ضروری است، ایده‌آل می‌کند.
CCD در دوربین چیست؟
سنسور CCD (دستگاه جفت شده با شارژ) یک جزء کلیدی در دوربین مداربسته (تلویزیون مدار بسته) است. این یک نوع حسگر تصویر است که برای تبدیل نور به سیگنال‌های الکتریکی استفاده می‌شود که می‌تواند پردازش شود و به یک مانیتور یا دستگاه ضبط منتقل شود.
نقش سنسور CCD در دوربین مدار بسته گرفتن نور ورودی و تبدیل آن به سیگنال الکترونیکی است. این فرایند زمانی شروع می‌شود که فوتون‌های نور به سطح حسگر CCD برخورد کرده و باعث آزاد شدن الکترون‌ها می‌شود. این الکترون‌ها سپس با استفاده از یک سری خازن از طریق حسگر جمع‌آوری و منتقل می‌شوند و در آنجا به یک سیگنال الکتریکی تبدیل می‌شوند که شدت و رنگ نور ورودی را نشان می‌دهد.
سنسور CCD نقش مهمی در تعیین کیفیت تصاویر گرفته شده توسط دوربین مداربسته دارد. توانایی آن در گرفتن دقیق و تبدیل نور به سیگنال‌های الکترونیکی به طور مستقیم بر وضوح، وضوح، و دقت رنگ تصاویر یا فیلم‌های ویدئویی حاصل تأثیر می‌گذارد. این امر آن را به یک جزء ضروری برای حصول اطمینان از اینکه فیلم‌های نظارتی به اندازه کافی واضح و دقیق هستند که برای اهداف امنیتی مفید هستند، تبدیل می‌کند.
سنسور CCD علاوه بر نقشی که در ثبت تصاویر دارد، نقش کلیدی در عملکرد در نور کم نیز دارد. توانایی آن در گرفتن دقیق و پردازش سطوح کم نور به دوربین‌های مداربسته با سنسورهای CCD اجازه می‌دهد تا تصاویر واضحی را حتی در محیط‌های کم نور تولید کنند.
بهترین سنسور دوربین مداربسته
انتخاب بین سنسور CCD (Charge-Coupled Device) و CMOS (Complementary Metal-Oxide-Semiconductor) برای دوربین‌های مدار بسته به عوامل مختلفی مانند هزینه، کیفیت تصویر، مصرف برق و نیازهای کاربردی بستگی دارد. هر دو نوع سنسور مزایا و معایب خاص خود را دارند و بهترین انتخاب در نهایت به نیازهای خاص کاربر بستگی دارد.
سنسورهای CCD به دلیل کیفیت تصویر برتر به طور سنتی در دوربین‌های مداربسته رده بالا استفاده می‌شود. آنها برای تولید تصاویر با نویز کم، محدوده دینامیکی بالا و حساسیت عالی به نور شناخته شده‌اند. این باعث می‌شود آنها برای برنامه‌هایی ایده‌آل باشند که کیفیت تصویر در آنها بسیار مهم است، مانند سیستم‌های نظارتی که در آن تصاویر واضح و دقیق برای اهداف شناسایی بسیار مهم هستند. با این حال، سنسورهای CCD در مقایسه با سنسورهای CMOS نسبت به سنسورهای CMOS هزینه بیشتری برای ساخت و مصرف انرژی بیشتری دارند.
CMOS گزینه ای مقرون‌به‌صرفه با عملکرد مشابه CCD
از سوی دیگر، سنسورهای CMOS به دلیل هزینه کمتر، مصرف انرژی کمتر و پیشرفت تکنولوژی که کیفیت تصویر آنها را بهبود بخشیده است، به طور فزاینده‌ای در دوربین‌های مداربسته محبوب شده‌اند. در حالی که سنسورهای اولیه CMOS برای تولید تصاویر با کیفیت پایین‌تر با سطوح نویز بالاتر در مقایسه با سنسورهای CCD شناخته شده بودند، سنسورهای مدرن CMOS این شکاف را به‌طور قابل توجهی کاهش داده‌اند.
آنها در حال حاضر کیفیت تصویر قابل مقایسه‌ای را ارائه می‌دهند و در عین حال مزایای کمتری هزینه و مصرف انرژی را ارائه می‌دهند. علاوه بر این، سنسورهای CMOS را می‌توان با سایر عملکردهای دوربین روی یک تراشه ادغام کرد و آنها را همه کاره‌تر و برای طیف وسیع‌تری از کاربردها مناسب‌تر کرد. در نهایت نیز انتخاب بین انواع سنسور دوربین مداربسته به ترجیحات شخصی بستگی دارد.
در نتیجه، هر دو سنسور CCD و CMOS نقاط قوت و ضعف خود را در مورد برنامه‌های دوربین مداربسته دارند. برای کاربرانی که کیفیت تصویر برتر را در اولویت قرار می‌دهند و مایل به سرمایه گذاری در تجهیزات پیشرفته‌تر هستند، سنسورهای CCD ممکن است بهترین انتخاب باشد.
با این حال، برای کسانی که به دنبال راه حل مقرون‌به‌صرفه‌تر با مصرف انرژی کمتر و کیفیت تصویر قابل مقایسه هستند، سنسورهای CMOS ممکن است گزینه بهتری باشند. در نهایت، مهم است که قبل از تصمیم گیری در مورد اینکه کدام نوع سنسور برای کاربرد مناسب است، الزامات خاص سیستم دوربین مدار بسته را به دقت در نظر بگیرید.
مزیت حسگر CMOS نسبت به CCD
در بین انواع سنسور دوربین مداربسته CMOS محبوبیت زیادی پیدا کرده است. این حسگر ویژگی‌های خاصی دارد که باعث شده برتری‌های نسبت به حسگر CCD داشته باشد که در این بخش به بررسی آن می‌پردازیم.
مصرف انرژی کمتر
حسگرهای CMOS به طور قابل توجهی به انرژی کمتری نسبت به سنسورهای CCD نیاز دارند، که باعث می‌شود برای کاربردهای دوربین مداربسته از نظر انرژی کارآمدتر و مقرون‌به‌صرفه‌تر باشند. این مزیت به ویژه برای سیستم‌های نظارتی که نیاز به کار مداوم برای مدت زمان طولانی دارند، مهم است، زیرا مصرف انرژی و هزینه‌های عملیاتی کلی را کاهش می‌دهد.
سرعت بازخوانی سریع‌تر
سنسورهای CMOS در مقایسه با سنسورهای CCD دارای سرعت بازخوانی سریع‌تری هستند و به آنها امکان می‌دهد تصاویر را با سرعت بیشتری ضبط و پردازش کنند. این امر به ویژه در برنامه‌های دوربین مداربسته که در آن نظارت و پاسخ در زمان واقعی بسیار اهمیت دارد مفید است، زیرا سیستم را قادر می‌سازد تا اشیاء یا رویدادهای متحرک سریع را با دقت و جزئیات بیشتری ثبت کند.
یکپارچه سازی عملکرد اضافی
سنسورهای CMOS را می‌توان به راحتی با عملکردهای اضافی مانند پردازش تصویر روی تراشه، پردازش سیگنال دیجیتال و سایر ویژگی‌هایی که عملکرد کلی سیستم دوربین مدار بسته را بهبود می‌بخشد، ادغام کرد. این امکان را برای قابلیت‌های پیشرفته‌تر پردازش تصویر، بهبود عملکرد در نور کم و کیفیت کلی بهتر تصویر فراهم می‌کند.
وضوح بالاتر
سنسورهای CMOS معمولاً وضوح بالاتری را در مقایسه با سنسورهای CCD ارائه می‌دهند، که اجازه می‌دهد تصاویر واضح‌تر و دقیق‌تری را در برنامه‌های دوربین مداربسته دریافت کنید. این امر به ویژه برای سیستم‌های نظارتی که برای اهداف شناسایی که نیاز به فیلم ویدئویی با کیفیت بالا دارند، سودمند است.
کاهش اندازه و وزن
سنسورهای CMOS عموماً کوچک‌تر و سبک‌تر از سنسورهای CCD هستند و ادغام آنها در دوربین‌های نظارت جمع و جور را آسان‌تر می‌کند. این مزیت به ویژه در نصب‌های مخفی یا نامحسوس دوربین‌های مداربسته که محدودیت‌های فضا یا ملاحظات زیبایی شناختی، بسیار مهم است.
هزینه کمتر
فرایند تولید سنسورهای CMOS در مقایسه با سنسورهای CCD مقرون‌به‌صرفه‌تر است و در نتیجه هزینه‌های تولید کمتر می‌شود. این امر حسگرهای CMOS را به گزینه‌ای مقرون‌به‌صرفه‌تر برای کاربردهای دوربین‌های مداربسته تبدیل می‌کند، به‌ویژه زمانی که تعداد زیادی دوربین برای پوشش نظارتی گسترده مورد نیاز است.
به طور خلاصه، مزایای استفاده از سنسورهای CMOS نسبت به سنسورهای CCD در کاربردهای دوربین مدار بسته شامل مصرف انرژی کمتر، سرعت بازخوانی بیشتر، یکپارچه‌سازی عملکردهای اضافی، وضوح بالاتر، کاهش اندازه و وزن و هزینه کمتر است. این مزایا در مجموع به بهبود عملکرد، کارایی و مقرون‌به‌صرفه بودن در سیستم‌های نظارتی با استفاده از فناوری حسگر CMOS کمک می‌کنند.
معرفی انواع شاتر موجود در حسگر دوربین مداربسته
سنسورهای دوربین مداربسته جزء الزامات سیستم‌های نظارتی هستند و با انواع مختلف از شاترها برای ثبت تصاویر و فیلم‌ها به طور مستقیم ارائه می‌شوند. دو نوع اصلی شاترهای موجود در سنسورهای دوربین مداربسته، غلتکی و سراسری (گلوبال) هستند.
شاتر غلتکی نوعی شاتر است که با اسکن سنسور خط به خط تصاویر را ثبت می‌کند. با قرار دادن هر خط سنسور در معرض نور به صورت متوالی کار می‌کند، به این معنی که زمان نوردهی برای هر خط می‌تواند متفاوت باشد. این می‌تواند در هنگام گرفتن اشیاء متحرک سریع به جلوه چرخشی تبدیل شود، زیرا قسمت‌های مختلف تصویر در زمان‌های مختلف در معرض دید قرار می‌گیرند. با این حال، این نوع عموماً مقرون‌به‌صرفه‌تر هستند و مصرف برق کمتری در مقایسه با مدل گلوبال دارند.
از سوی دیگر، شاتر گلوبال با قرار دادن هم‌زمان کل سنسور در معرض نور، تصاویر را ثبت می‌کند. این معنی است که تمام پیکسل‌های روی سنسور به طور هم‌زمان در معرض دید قرار می‌گیرند و در نتیجه نمایش دقیق‌تری از اشیاء سریع ارائه می‌دهد و هیچ گونه اثر چرخشی ارائه نمی‌شود. شاترهای گلوبال برای ثبت حرکت با سرعت بالا ایده‌آل هستند و معمولاً در برنامه‌هایی استفاده می‌شوند که دقت تصویر بسیار مهم است.
نوع غلتکی و گلوبال هر دو مزایا و معایب خاص خود را دارند و انتخاب بین آنها بستگی به نیاز سیستم‌های خاص نظارت دارد. در حالی که شاترهای غلتکی مقرون‌به‌صرفه‌تر هستند، مدل گلوبال کیفیت تصویر بهتری را برای اجسام با حرکت سریع می‌دهند. در نهایت، انتخاب نوع مناسب شاتر برای سنسور دوربین مدار بسته به عواملی مانند بودجه، برنامه مورد نیاز و کیفیت تصویر مورد نظر بستگی دارد.
جمع‌بندی
در مجموع هر یک از انواع سنسور دوربین مداربسته مزیت‌ها و ویژگی‌های خاص خود را دارند. اینکه کدام مدل برای شما بهتر است تا حد زیادی به بودجه و نیاز خاص شما بستگی دارد. اگر دانش کافی در این زمینه ندارید، بهتر است قبل از انتخاب از افراد با دانش و متخصص مشاوره دریافت کنید.
